Noble stružne ploščice SNMG 120412 JT4125

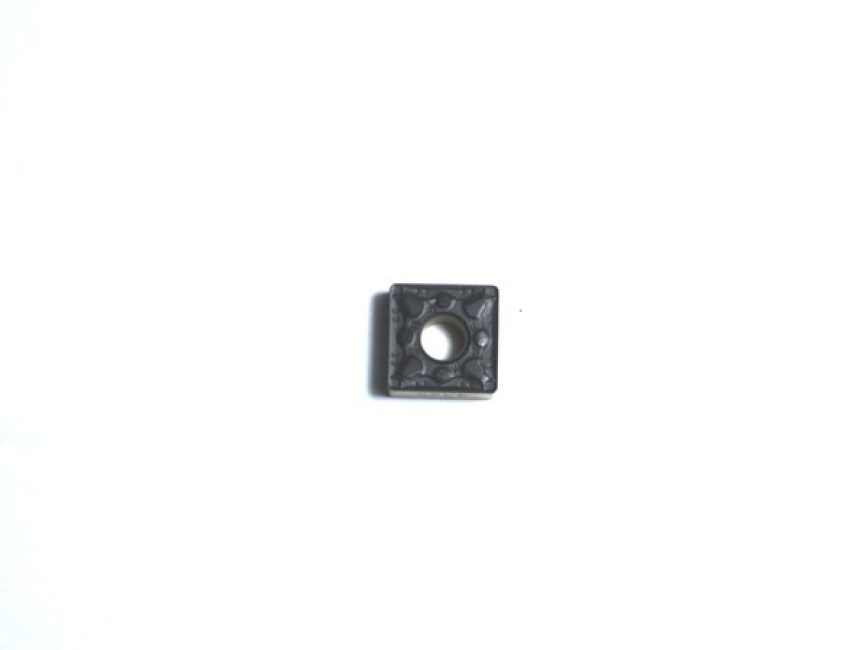

SNMG 120416 standardna stružna ploščica iz karbidne trdine s prevleko in štirimi rezilnimi robovi

S - Štirikotna oblika stružne ploščice - kvadrat

N - Prosti kot pod glavnim stružnim robom (0°)

M - Tolerance in dimenzije stružne ploščice

G - Izvrtina cez ploščico

12 - Dolžina stružnega robu 12,7mm

04 - Višina stružne ploščice 4.76mm

12 - Radij rezilnega robu stružne ploščice R1.2

JT4152 - ISO Kvaliteta M20 - Zvrst karbidne trdine in prevleka na stružni ploščici je v originalu namenjena struženju nerjavnega jekla in jekla vendar se prav tako obnese pri struženju drugih zlitin.

• Material: ISO kvaliteta karbidne trdine:
  • Za jeklo (M) M20 (kompromis med trdoto in žilavostjo) (Glej ISO tabela o kvaliteti karbidnih trdin.)
  • PVD prevleka - tajnši natančnejši sloj prevleke
• Podajalna hitrost v mm/ obrat - 0.1-0.3
• Globina reza - 0.5mm - 4.0mm
• Hitrost reza - 120 - 300m/min
• Stružno ploščico odlikuje:
  • Zelo močni rezilni robovi visoka zanesljivost in vzdržljivost.

  • Ploščice imajo trden in dobro podprt rezilni rob.
  • Priporočljivo za vse vrste struženja in namembnosti
    • Namig:
      • Pri grobem struženjeu je priporočljivo uporabiti stružno ploščico z večjim radijem rezilnega roba (R0.8-R1.2) saj s tem porazdelimo obrabo, silo in pregrevanje po večji površini.
      • Pri fini/končni obdelavi je priporočljivo uporabiti stružne ploščice z manjšim radijem rezilnega roba (R0.4), saj s tem omogočimo manjša odrivanja, boljšo odrezilnost, manj vibracij, boljšo končno obdelavo.
