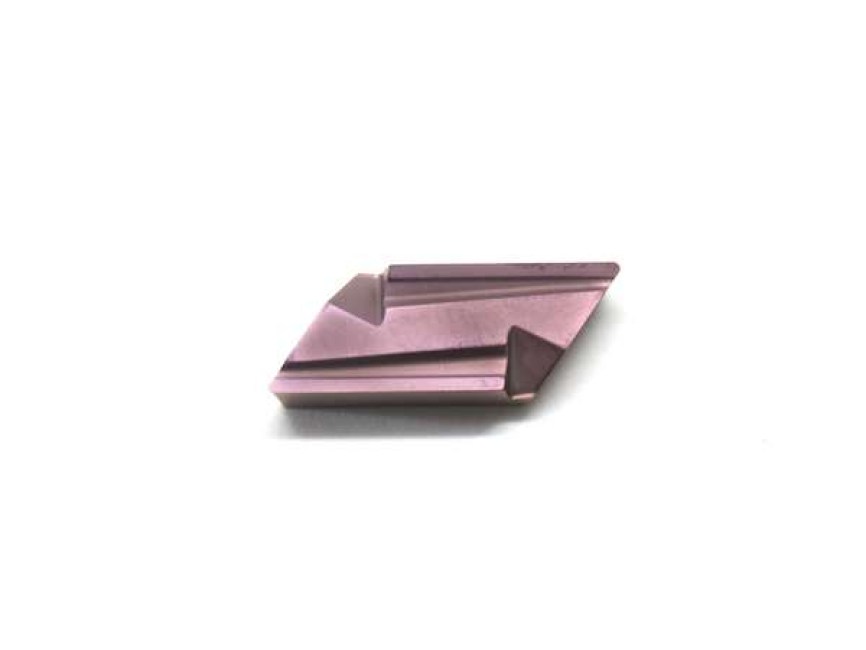

Sanstone stružna ploščica KNUX 160405R11 QG7215

KNUX160405R11 QP7215 standardna stružna ploščica iz karbidne trdine s prevleko in dvema stružnima robovoma

K - Štirikotna oblika stružne ploščice - paralelogram (55°)

N - Ploščica brez prostega kota (0°) pod glavnim rezilnim robom

U - Tolerance in dimenzije stružne ploščice

U - Brez izvrtine cez ploščico in posebni lomilec ostružka

16 - Dolžina stružnega robu 19,7mm

04 - Višina stružne ploščice 4.76mm

05 - Radij rezilnega robu stružne ploščice R0.5mm

R - Orjentacija stružne ploščice je Desna (Right)

QP7215 - ISO Kvaliteta M20 - Zvrst karbidne trdine in prevleka na stružni ploščici je v originalu namenjena struženju nerjavnega jekla vendar se prav tako obnese pri struženju drugih zlitin.

• Material: ISO kvaliteta karbidne trdine:
  • Za nerjavno jeklo (M) M20 (kompromis med trdoto in žilavostjo) (Glej ISO tabela o kvaliteti karbidnih trdin.)
  • PVD prevleka - tajnši natančnejši sloj prevleke
• Podajalna hitrost v mm/ obrat - 0.1-0.55
• Globina reza - 0.3mm - 5.0mm
• Hitrost reza - 220 - 360m/min
• Stružno ploščico odlikuje:
  • Močni rezilni robovi visoka zanesljivost in vzdržljivost.
  • Geometrija, KNUX stružne ploščice, je oblikoavana tako, da se v mnogih primerih KNUX uporabi, ko druge stružne ploščice povzročajo tresenje, zvoke visoke ferkvence ali slabo površino obdelave.
  • Priporočljivo za vse vrste struženja in namembnosti

• Namig:
  • Pri grobem struženjeu je priporočljivo uporabiti stružno ploščico z večjim radijem rezilnega roba (npr. R1.0) saj s tem porazdelimo obrabo, silo in pregrevanje po večji površini.
  • Pri fini/končni obdelavi je priporočljivo uporabiti stružne ploščice z manjšim radijem rezilnega roba (npr. R0.5), saj s tem omogočimo manjša odrivanja, boljšo odrezilnost, manj vibracij, boljšo končno obdelavo.
